Краткое описание работы системы «Инспектор» в режиме «Агро+»
На автомобиль устанавливается GPS/GSM трекер SmartTrack, который принимает сигналы от спутников на орбите Земли, обрабатывает их и определяет основные параметры движения объекта: координаты (широта, долгота, высота над уровнем моря), скорость и направление движения. Эти данные записываются во внутреннюю память устройства, а затем передаются по GPRS-каналу на сервер нашей компании.
Для работы с тарифом «Агро+» необходимо нанести карту полей (например, с помощью прибора SmartTrack в ручном режиме, или в автоматическом, используя Agronavt.Assistant либо другой прибор для создания карт полей). Также необходимо создать справочник агрегатов, с которыми работает техника и указать их параметры.
Агрегат для сельскохозяйственной техники может быть выбран пользователем непосредственно в момент формирования отчета, или автоматически определятся системой, в случае установки «идентификатора прицепного устройства». На основе данных полученных от системы GPS-позиционирования, датчиков топлива (если таковые установлены) и данных из справочника агрегата, система определяет количество выполненной работы по каждому полю нанесенному на электронную карту, расход на гектар, и другие данные о работе сельскохозяйственной техники.
В случае подключения системы контроля работы агрегата, точность расчета выполненной работы может быть значительно увеличена, так как при выполнении разворотов и переездов, обработанная площадь не будет учитываться.
Программное обеспечение, установленное на сервере, позволяет в режиме реального времени отслеживать передвижения объектов, анализировать пройденные объектами маршруты, скорость (в том числе и обработки грунта), время стоянок/простоев объектов в поле и вне поля, объем израсходованного топлива за смену или на гектар и многое другое.
Стационарный GPS/GSM трекер SmartTrack работает в любой сети стандарта GSM при условии установки в него соответствующей SIM-карты. В случае отсутствия сигнала GSM, устройство сохраняет все данные в памяти и при очередном вхождении в сеть — передает их на сервер.
Краткое описание тарифа «Агро+»
Тариф «Агро+» системы «Инспектор» разработан специально для агропромышленного комплекса.
«Агро+» – это:
- Работа с картами посевных площадей;
- Создание справочника агрегатов;
- Получение данных по нарядам на работы;
- Контроль качества выполняемых работ на полях;
- Учет выполненной работы;
- Анализ использования с/г техники.
Пример работы системы «Инспектор» в режиме «Агро+»
Рассмотрим, как пример, работу трактора Claas промежутком в 10 дней. На транспортном средстве установлен емкостной датчик уровня топлива SmartSensor. За это время объект прошел расстояние в 236,52 км со средней скоростью 7,24 км/час и общим временем движения 1 день, 8 часов, 40 минут.
Вкладка «Мониторинг»:

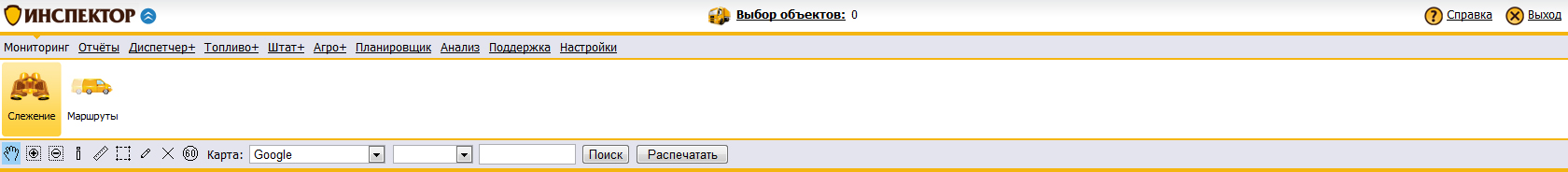

Внешний вид панели управления вкладки «Мониторинг» (рисунок 1).
Рисунок 1

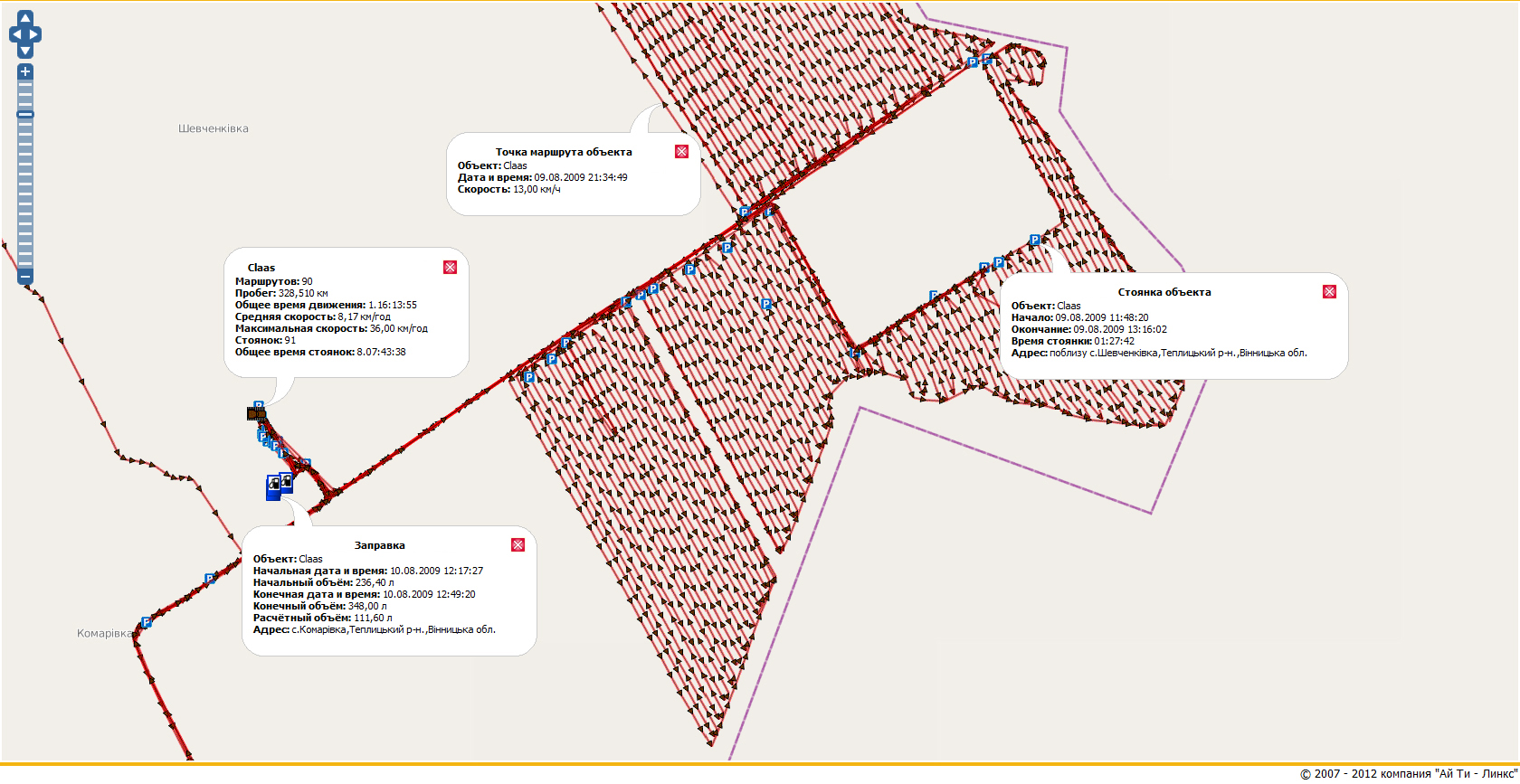

В режиме «маршруты» можно посмотреть на карте историю передвижения объекта за выбранный период времени (от 1 дня до 3-х лет). На рисунке (рисунок 2) выгружена история за 10 дней.
Рисунок 2
Вкладка «Отчеты»:

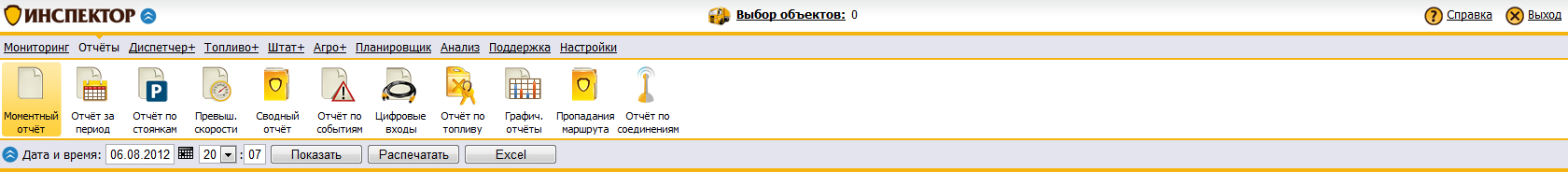

Внешний вид панели управления вкладки «Отчеты» (рисунок 3).
Рисунок 3

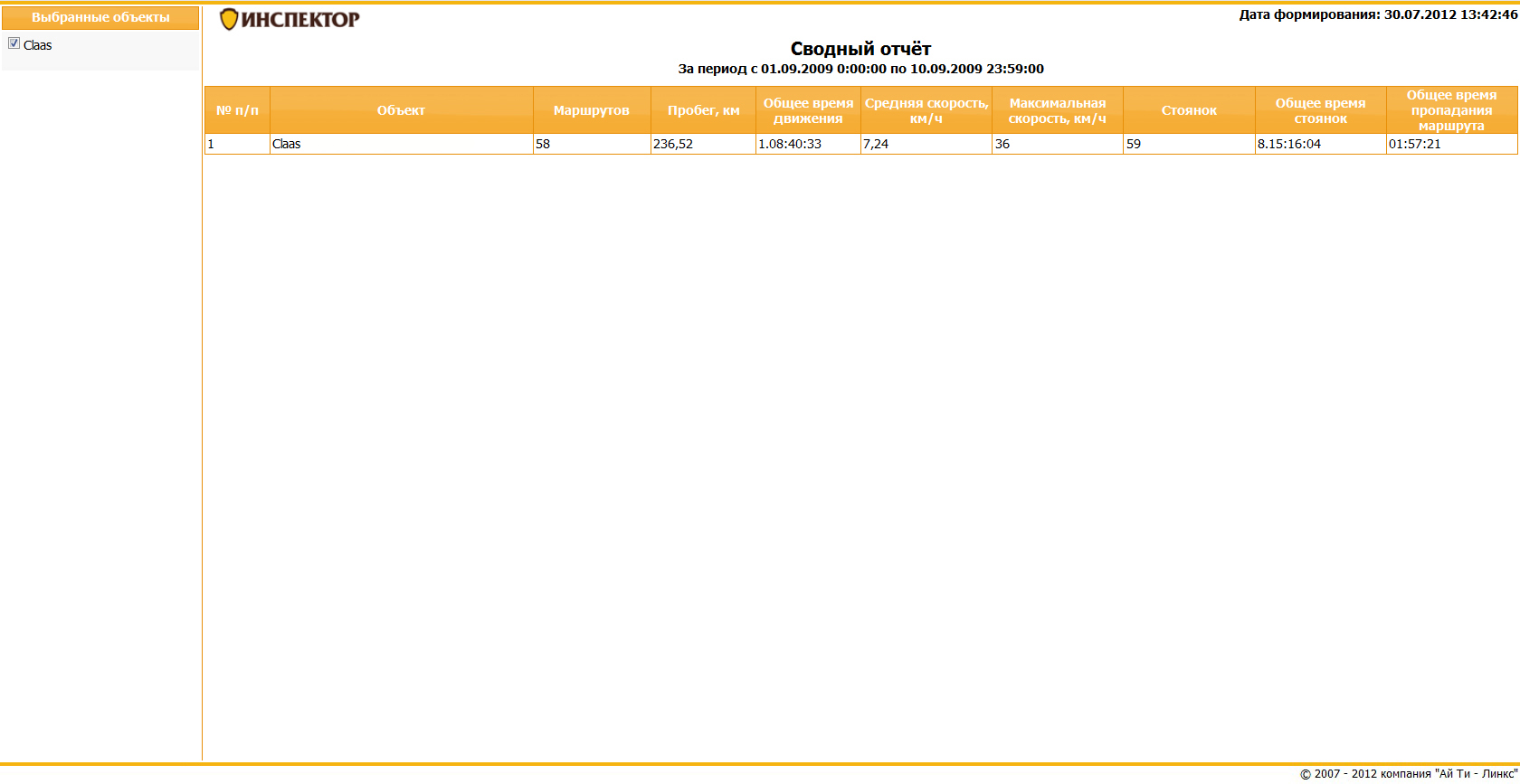

Сводный отчет. Данный отчет позволяет получить общую информацию (количество маршрутов, пробег, общее время движения, средняя скорость, максимальная скорость, количество стоянок, общее время стоянок) за выбранный период времени об объекте наблюдения (рисунок 4).
Рисунок 4
Вкладка «Диспетчер+»:

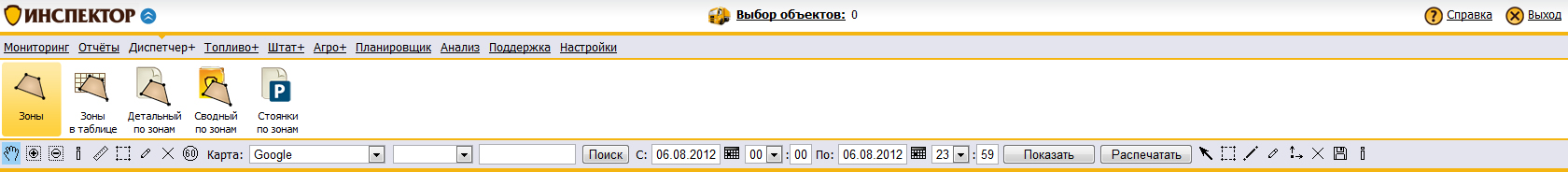

Внешний вид панели управления вкладки «Диспетчер+» (рисунок 5).
Рисунок 5

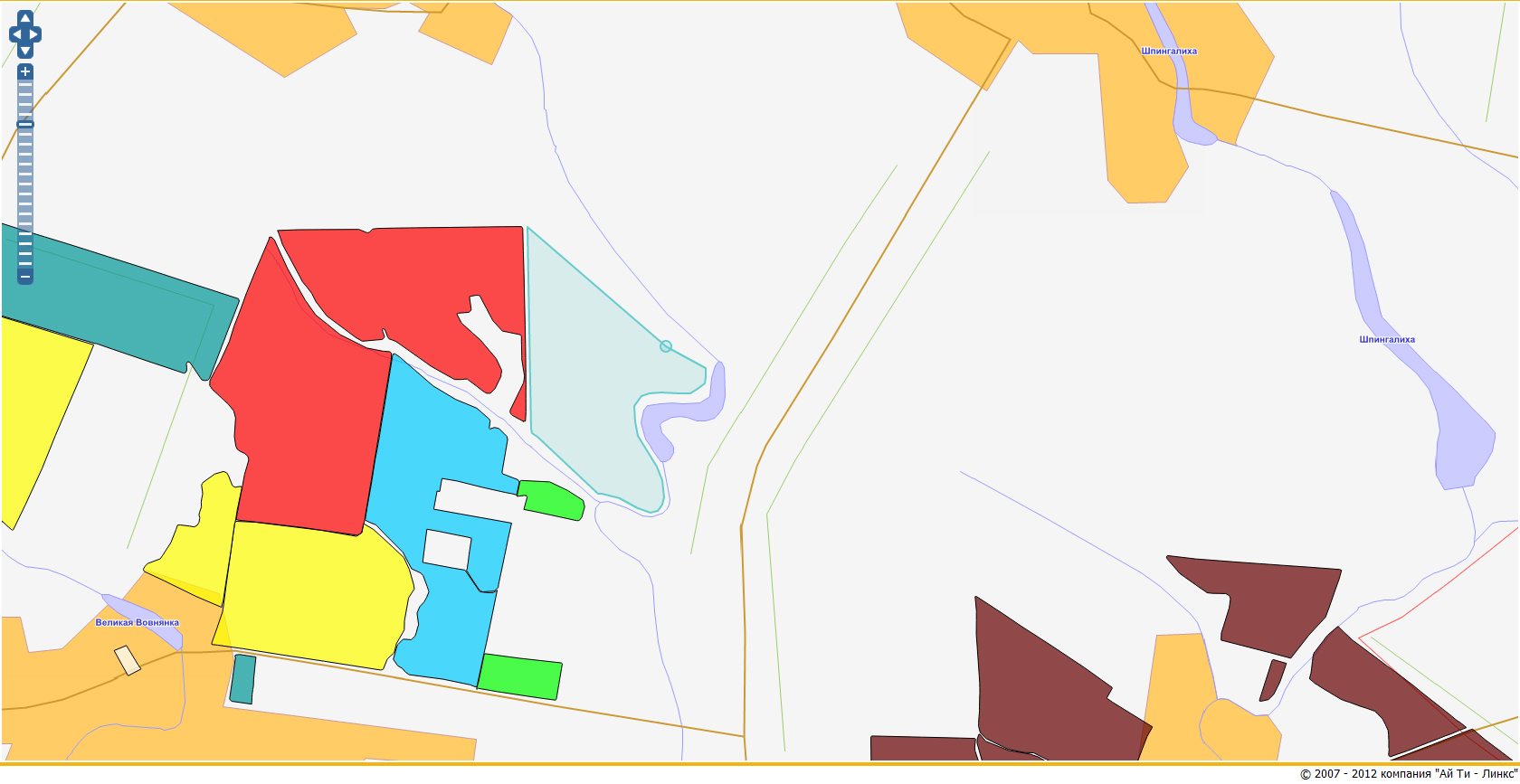

Зоны. «Диспетчер+» позволяет создавать произвольную пользовательскую карту территорий (определенных зон). В этот перечень могут входить поля, для учета работы, территории предприятий, ведомственные и коммерческие АЗС, прочее (рисунок 6).
Рисунок 6

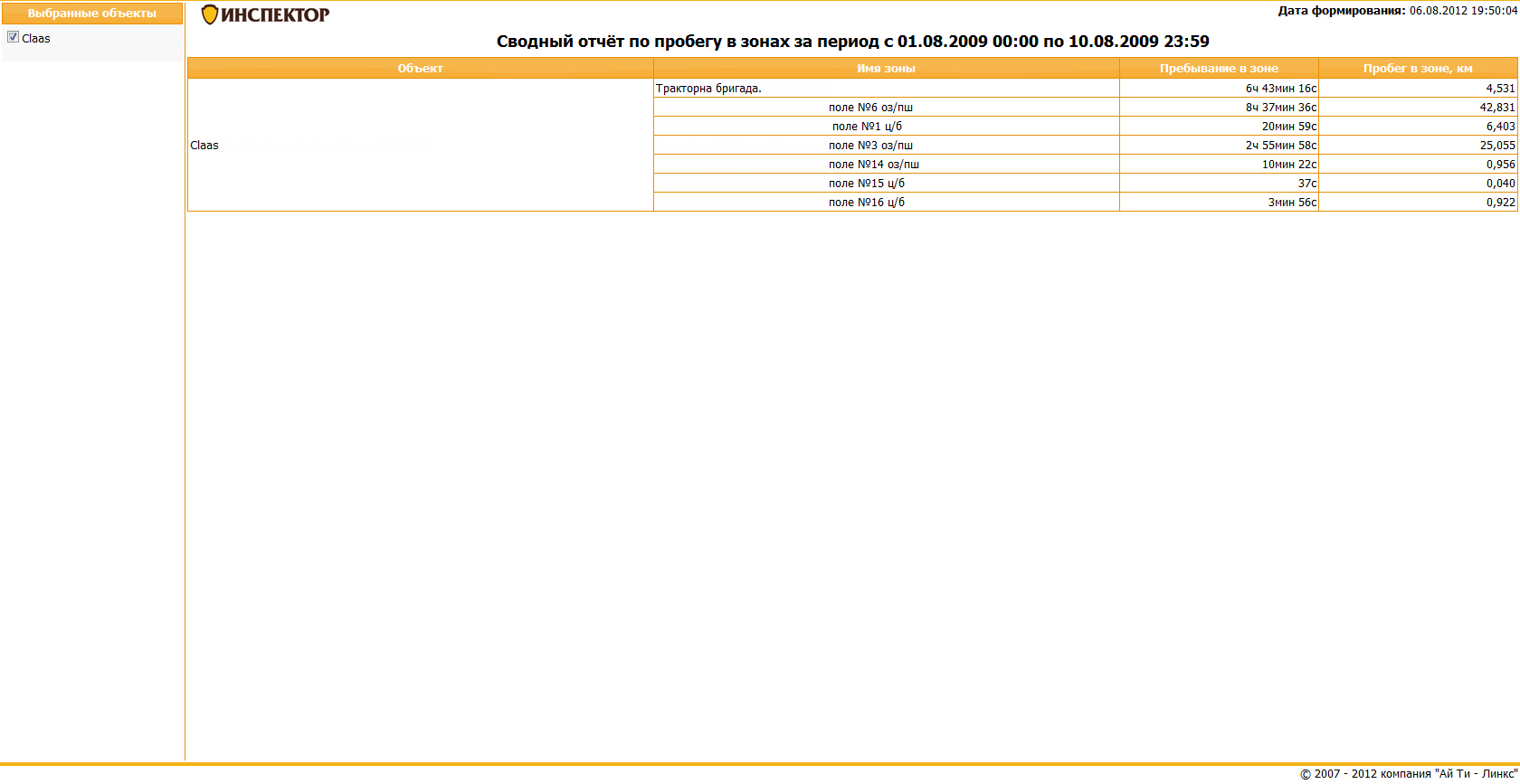

Сводный по зонам. Сводный отчет по зонам дает возможность оценить общее время нахождения в определенной области на карте и пройденный путь внутри заданной области. Данная функция бывает полезна для оценки времени и места работы. К примеру необходимо посчитать, сколько трактор работал в силосной яме, а сколько развозил воду на животноводческой ферме. Для этого необходимо задать две области на карте, отвечающим местоположению силосной ямы и животноводческой фермы (рисунок 7).
Рисунок 7

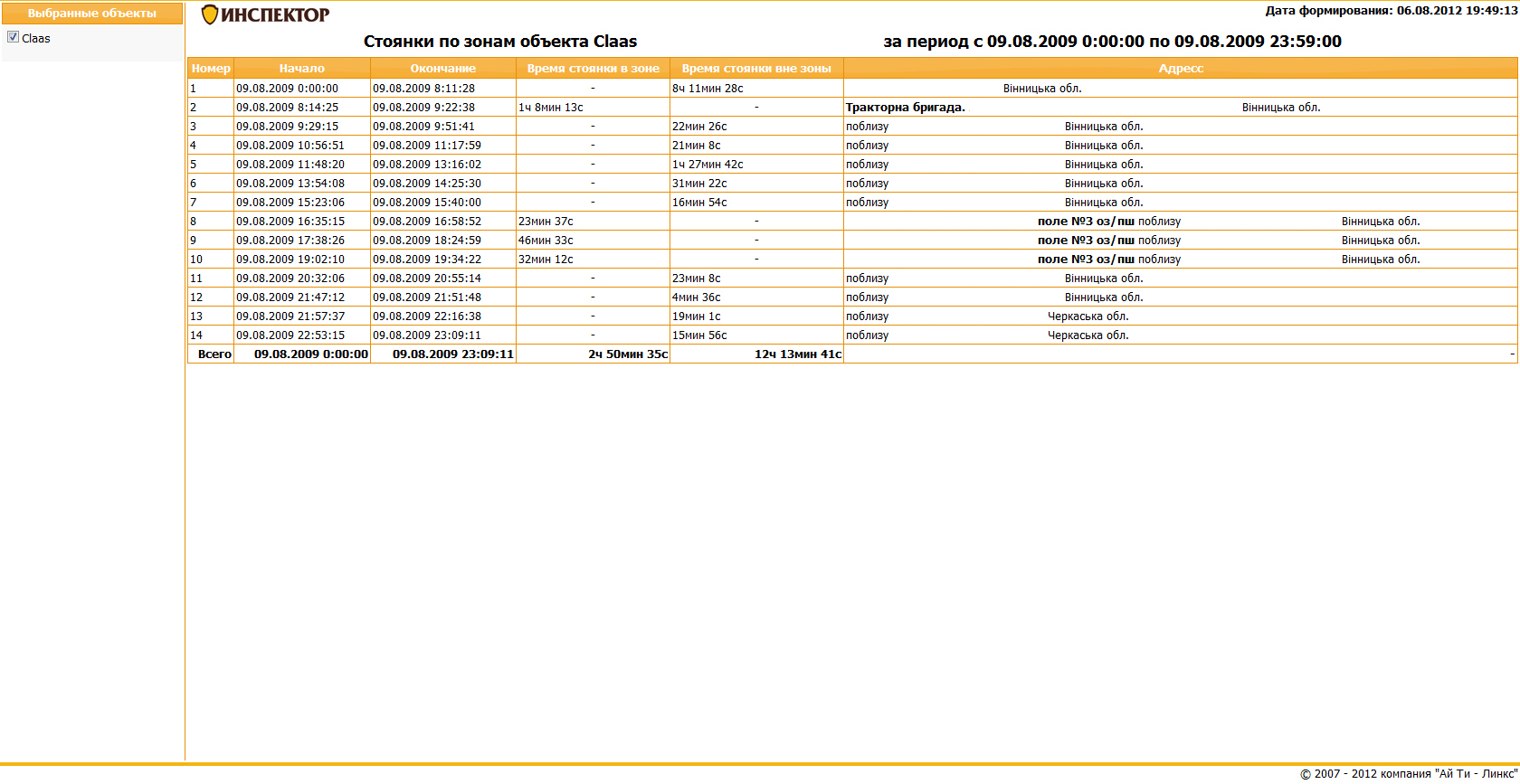

Стоянки по зонам. Если необходимо оценить эффективность использования техники в определенной зоне, можно использовать следующий отчет – «стоянки по зонам». С помощью данного отчета можно определить, какое количество времени техника простаивала на животноводческой ферме, или сколько времени было потрачено на отдых во время выполнения работ в силосной яме. Эти отчеты позволят оптимизировать использование технических средств и рабочего времени механизаторов (рисунок 8).
Рисунок 8
Вкладка «Топливо+»:

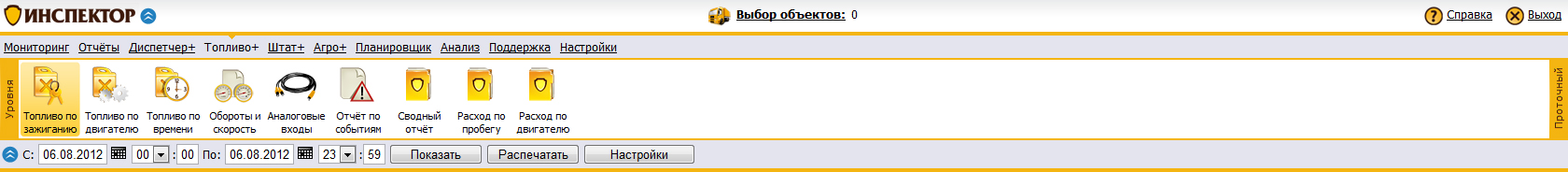

Внешний вид панели управления вкладки «Топливо+» (рисунок 9).
Рисунок 9

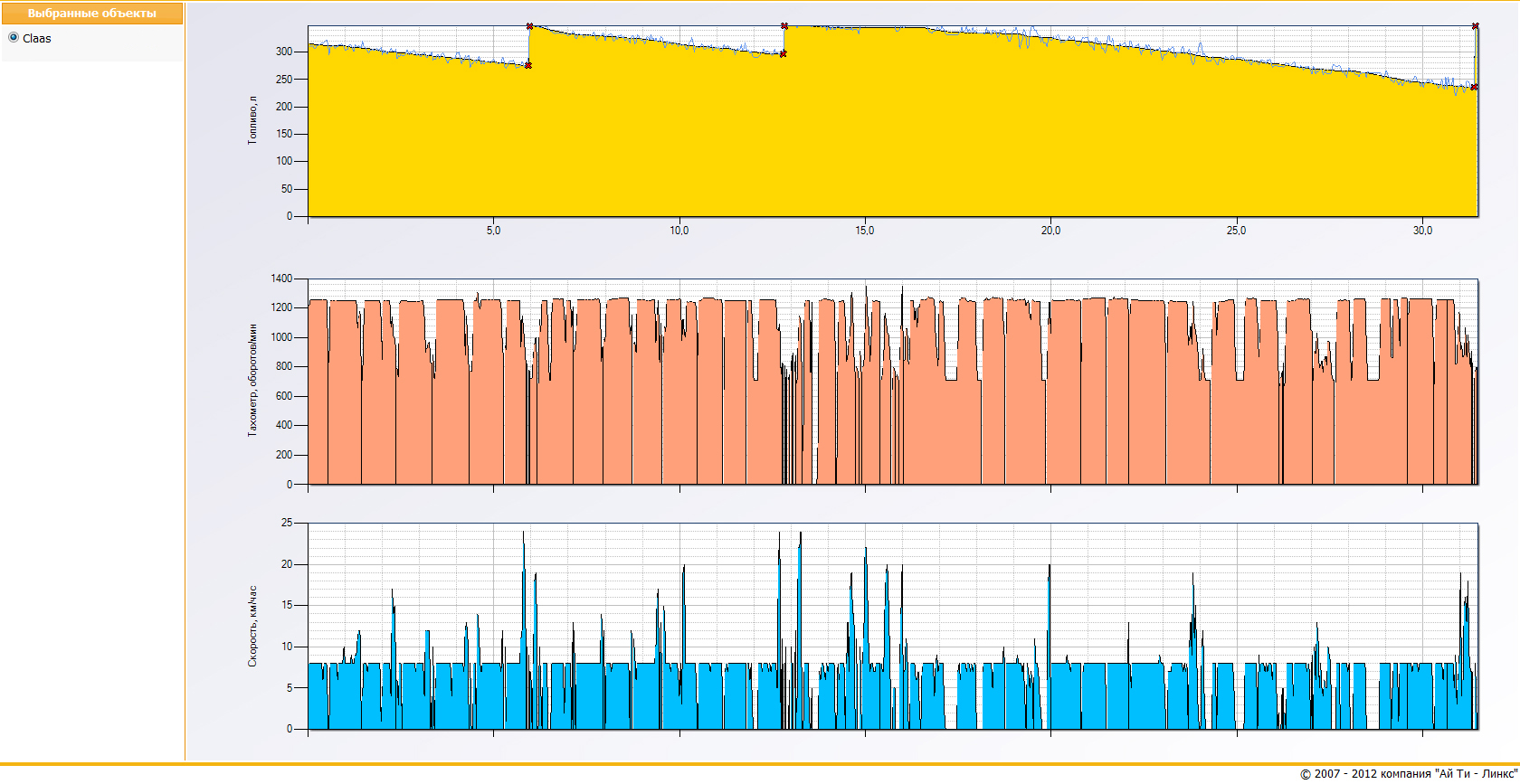

Топливо по зажиганию. Отражает количество топлива в баке на графике с привязкой к шкале времени, обусловленной включенным зажиганием транспортного средства. А также скорость и обороты двигателя за выбранный период времени (рисунок 10).
Рисунок 10

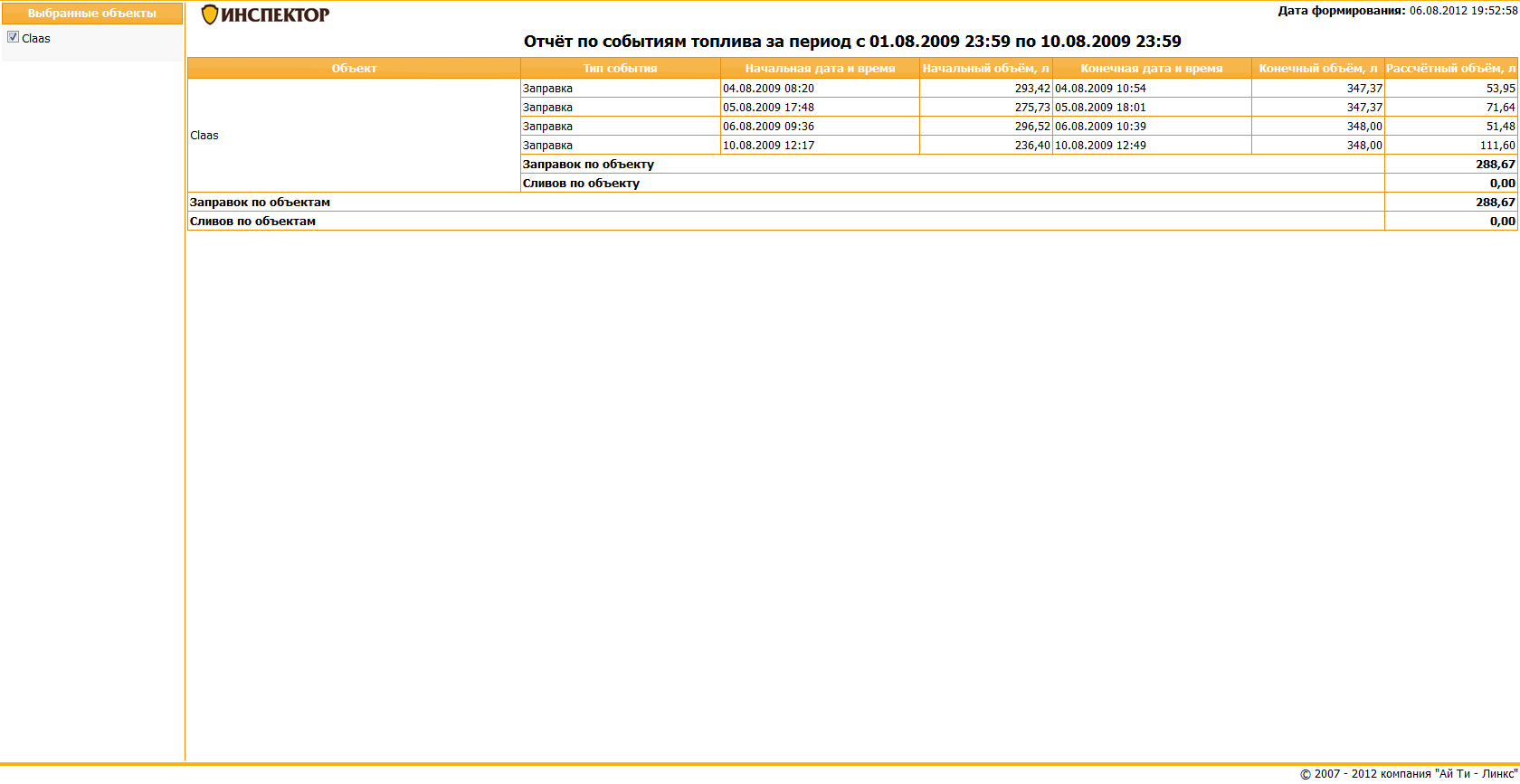

Отчет по событиям. Дает возможность в табличном виде просмотреть события изменения топлива в баке (заправки или сливы топлива). Информация в данном отчете будет полезна для сравнения с лимитно-заборной ведомостью или чеками предоставленными водителем, так как в отчете указываются так же временные интервалы заправок (рисунок 11).
Рисунок 11

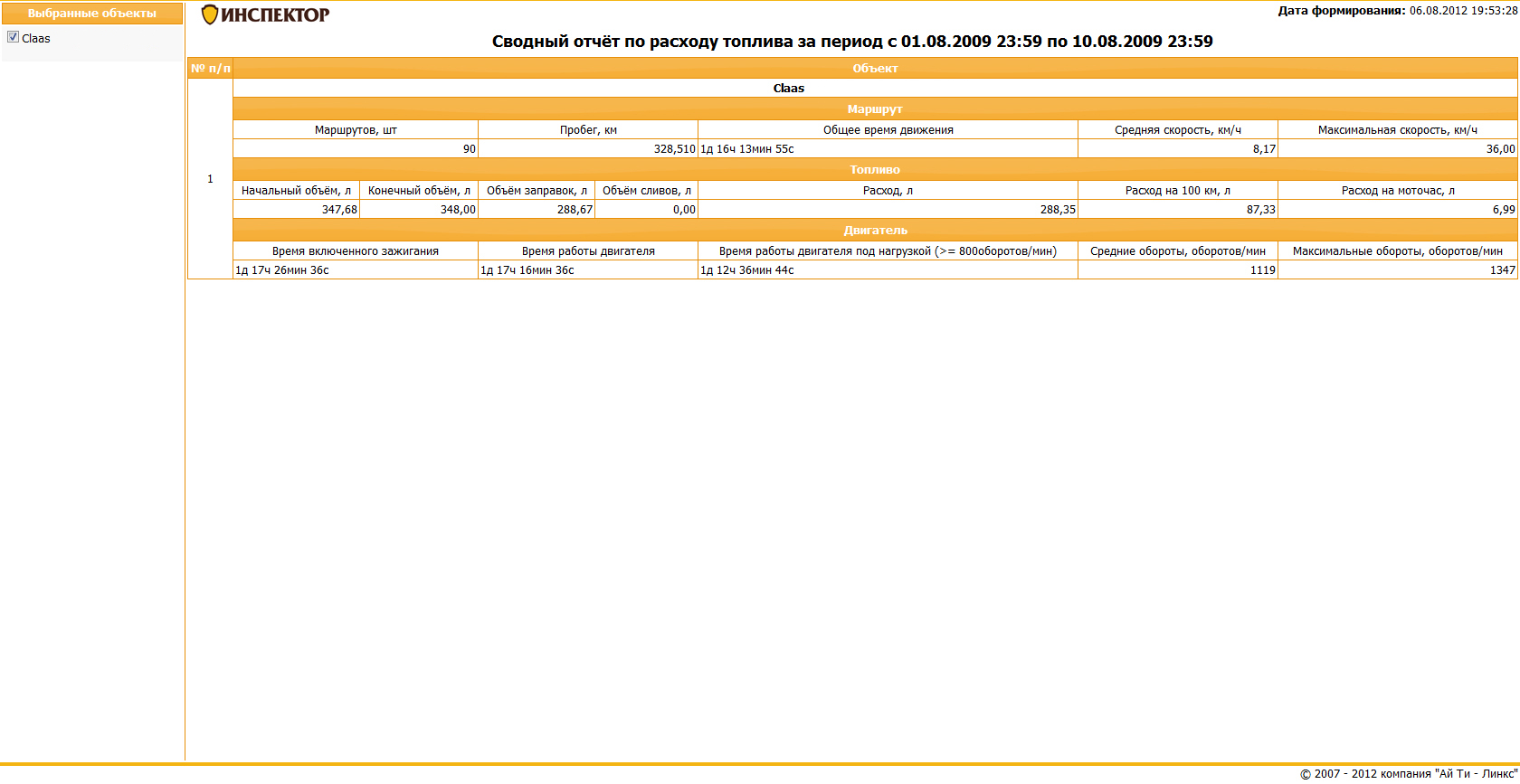

Сводный отчет. Предоставляет сводную информацию о всех параметрах движения автомобиля и расхода топлива в табличном виде, с указанием максимальных и средних значений. Предоставляет необходимую информацию для сравнения данных с путевыми листами, краткого анализа режимов работы силового агрегата, а так же количество топлива в баке на начало и конец периода (рисунок 12).
Рисунок 12
Вкладка «Агро+»:

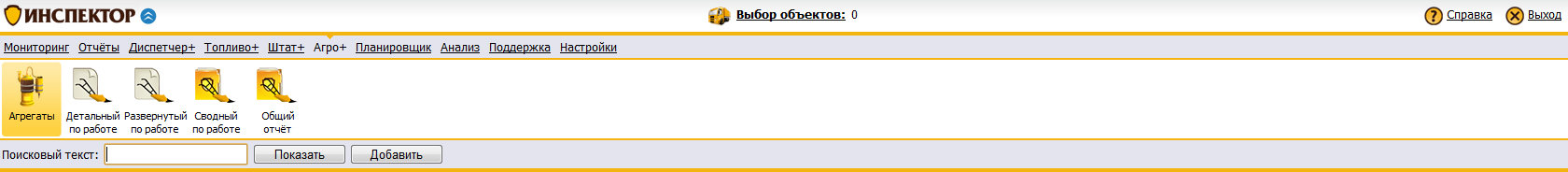

Внешний вид панели управления вкладки «Агро+» (рисунок 13).
Рисунок 13

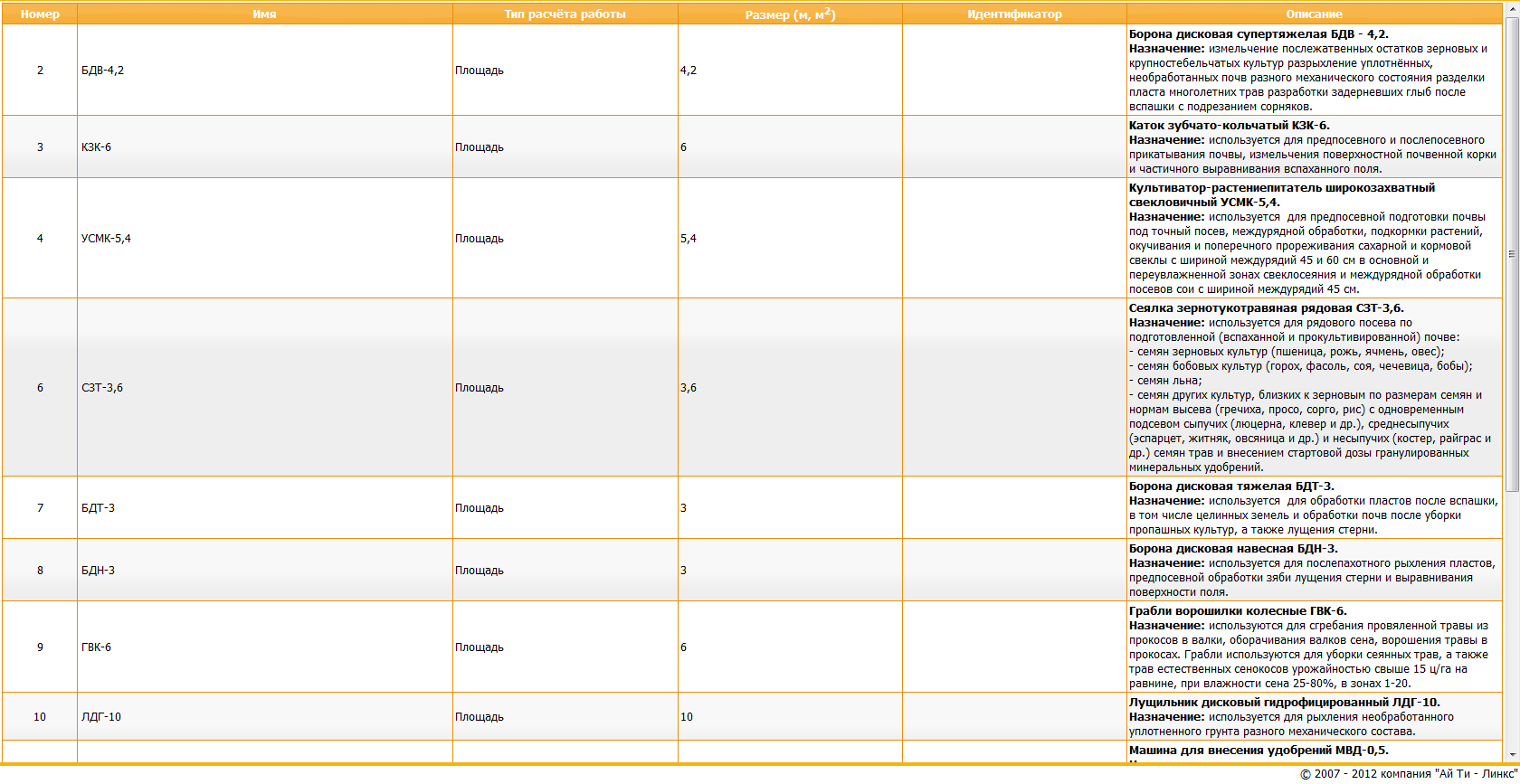

Агрегаты. В системе существует удобный справочник агрегатов, который позволяет задать все параметры прицепного устройства необходимые для расчета количества обработанных гектар (Рисунок 14).
Рисунок 14

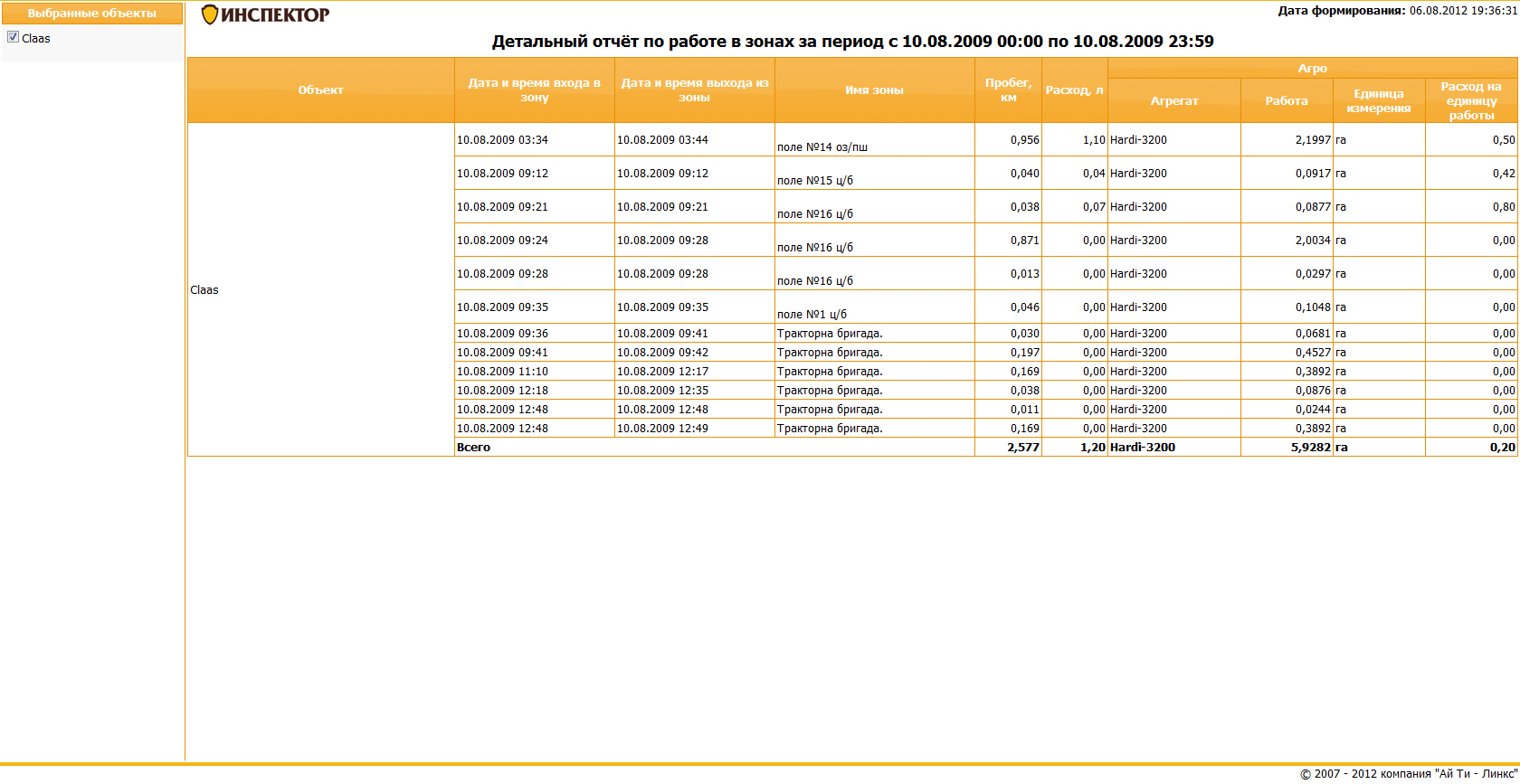

Детальный по работе. Данный отчет предоставляет подробную информацию по каждому посещению поля за период. Он поможет выяснить период пребывания в зоне, количество обработанных гектар за посещение, потраченное топливо и расход на единицу работы. Данный отчет очень полезен при детальном анализе того, что происходило с сельскохозяйственной техникой во время выполнения работ (Рисунок 15).
Рисунок 15

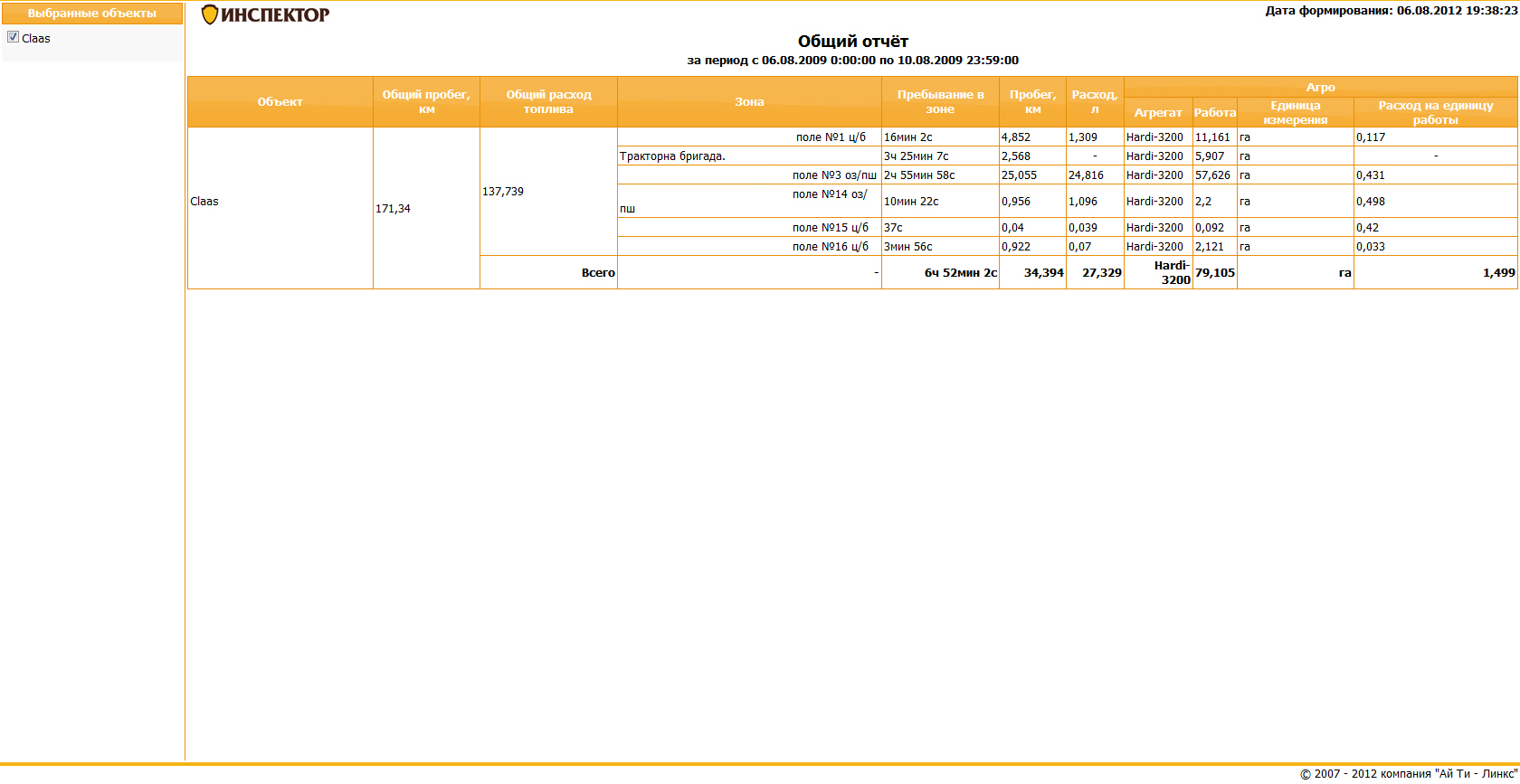

Общий отчет. Общий отчет практически полностью дает информацию для заполнения наряда на работы. Благодаря этому отчету можно разделить работу от переездов, проконтролировать общий расход топлива и количество топлива, потраченного на работу, определить количество обработанной площади в разрезе каждого поля и вычислить расход топлива на гектар (Рисунок 16).
Рисунок 16
Система включает в себя еще ряд вспомогательных отчетов «Агро+», также наши специалисты всегда готовы реализовать для Ваших нужд необходимые наборы данных и отчетные формы.
